Para relacionar las tensiones y las corrientes primarias con las secundarias, no basta en los sistemas trifásicos con la relación de transformación, sino que se debe indicar los desfases relativos entre las tensiones de una misma fase entre el lado de Alta Tensión y el de Baja Tensión.
Una manera de establecer estos desfases consiste en construir los diagramas fasoriales de tensiones y corrientes, conociendo: la conexión en baja y alta tensión (estrella, triángulo o zig-zag), las polaridades de los enrollados en un mismo circuito magnético o fase, y las designaciones de los bornes. Lo que se presentará a continuación son todos los tipos de conexiones para transformadores trifásicos: Delta-delta, delta-estrella, estrella-delta, estrella-estrella; también se mostrará mediante gráficas el cambio que sufren los valores de corriente y voltaje a lo largo de las líneas y fases del circuito.

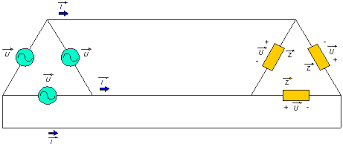

Conexión Delta - Delta:
Se utiliza esta conexión cuando se desean mínimas interferencias en el sistema.
Además, si se tiene cargas desequilibradas, se compensa dicho equilibrio, ya que las corrientes de la carga se distribuyen uniformemente en cada uno de los devanados.
La conexión delta-delta de transformadores monofásicos se usa generalmente en sistemas cuyos voltajes no son muy elevados especialmente en aquellos en que se debe mantener la continuidad de unos sistemas. Esta conexión se emplea tanto para elevar la tensión como para reducirla. En caso de falla o reparación de la conexión delta-delta se puede convertir en una conexión delta abierta-delta abierta.
Circuito Estrella - Delta:
La conexión estrella-delta es contraria a la conexión delta-estrella; por ejemplo en sistema de potencia, la conexión delta-estrella se emplea para elevar voltajes y la conexión estrella-delta para reducirlos. En ambos casos, los devanados conectados en estrella se conectan al circuito de más alto voltaje, fundamentalmente por razones de aislamiento. En sistemas de distribución esta conexión es poco usual, salvo en algunas ocasiones para distribución a tres hilos.
Circuito Delta - Estrella:
La conexión delta-estrella, de las más empleadas, se utiliza en los sistemas de potencia para elevar voltajes de generación o de transmisión, en los sistemas de distribución (a 4 hilos) para alimentación de fuerza y alumbrado.
Circuito Estrella - Estrella:
Las corrientes en los devanados en estrella son iguales a las corrientes en la línea. Si las tensiones entre línea y neutro están equilibradas y son sinuosidades, el valor eficaz de las tensiones respecto al neutro es igual al producto de 1/Ö3 por el valor eficaz de las tensiones entre línea y línea y existe un desfase de 30º entre las tensiones de línea a línea y de línea a neutro más próxima.
Las tensiones entre línea y línea de los primarios y secundarios correspondientes en un banco estrella-estrella, están casi en concordancia de fase. Por tanto, la conexión en estrella será particularmente adecuada para devanados de alta tensión, en los que el aislamiento es el problema principal, ya que para una tensión de línea determinada las tensiones de fase de la estrella sólo serían iguales al producto 1/Ö3 por las tensiones en el triángulo.
De esta forma podemos ver las conexiones basicas que se encuentran en los bancos de transformadores de las diferentes empresas a lo largo del mundo
Aqui podemos observar la forma en como conectan un nuevo transformador en el banco de transformadores de una urbanizacion
Aqui podemos observar la forma en como conectan transformadores en una practica de laboratorio
La informacion de este articulo se puede verificar en el siguiente link:
