¿Como se conecta un transformador ?

Para relacionar las tensiones y las corrientes primarias con las secundarias, no basta en los sistemas trifásicos con la relación de transformación, sino que se debe indicar los desfases relativos entre las tensiones de una misma fase entre el lado de Alta Tensión y el de Baja Tensión.

Una manera de establecer estos desfases consiste en construir los diagramas fasoriales de tensiones y corrientes, conociendo: la conexión en baja y alta tensión (estrella, triángulo o zig-zag), las polaridades de los enrollados en un mismo circuito magnético o fase, y las designaciones de los bornes. Lo que se presentará a continuación son todos los tipos de conexiones para transformadores trifásicos: Delta-delta, delta-estrella, estrella-delta, estrella-estrella; también se mostrará mediante gráficas el cambio que sufren los valores de corriente y voltaje a lo largo de las líneas y fases del circuito.

De estas formas podemos encontrar conectados los distintos transformadores


Conexión Delta - Delta:


Se utiliza esta conexión cuando se desean mínimas interferencias en el sistema.
Además, si se tiene cargas desequilibradas, se compensa dicho equilibrio, ya que las corrientes de la carga se distribuyen uniformemente en cada uno de los devanados.

La conexión delta-delta de transformadores monofásicos se usa generalmente en sistemas cuyos voltajes no son muy elevados especialmente en aquellos en que  se debe mantener la continuidad de unos sistemas. Esta conexión se emplea tanto para elevar la tensión como para reducirla. En caso de falla o reparación de la conexión delta-delta se puede convertir en una conexión delta abierta-delta abierta.


 Circuito Estrella - Delta:

La conexión estrella-delta es contraria a la conexión delta-estrella; por ejemplo en sistema de potencia, la conexión delta-estrella se emplea para elevar voltajes y la conexión estrella-delta para reducirlos. En ambos casos, los devanados conectados en estrella se conectan al circuito de más alto voltaje, fundamentalmente por razones de aislamiento. En sistemas de distribución esta conexión es poco usual, salvo en algunas ocasiones para distribución a tres hilos.



Circuito Delta - Estrella:

La conexión delta-estrella, de las más empleadas, se utiliza en los sistemas de potencia para elevar voltajes de generación o de transmisión, en los sistemas de distribución (a 4 hilos) para alimentación de fuerza y alumbrado.



Circuito Estrella - Estrella:


Las corrientes en los devanados en estrella son iguales a las corrientes en la línea. Si las tensiones entre línea y neutro están equilibradas y son sinuosidades, el valor eficaz de las tensiones respecto al neutro es igual al producto de 1/Ö3 por el valor eficaz de las tensiones entre línea y línea y existe un desfase de 30º entre las tensiones de línea a línea y de línea a neutro más próxima.

Las tensiones entre línea y línea de los primarios y secundarios correspondientes en un banco estrella-estrella, están casi en concordancia de fase. Por tanto, la conexión en estrella será particularmente adecuada para devanados de alta tensión, en los que el aislamiento es el problema principal, ya que para una tensión de línea determinada las tensiones de fase de la estrella sólo serían iguales al producto 1/Ö3 por las tensiones en el triángulo.



De esta forma podemos ver las conexiones basicas  que se encuentran en los bancos de transformadores de las diferentes empresas a lo largo del mundo


Aqui podemos observar la forma en como conectan un nuevo transformador en el banco de transformadores de una urbanizacion


Aqui podemos observar la forma en como conectan transformadores en una practica de laboratorio

¿Como se contruye un Transformador ?

Aqui podemos observar con detalle la construccion de un tranformador casero como uno industrial

TRANSFORMADOR TRIFASICO INDUSTRIAL



TRANSFORMADOR CASERO

Modelos Y Fabricantes de Transformadores Trifasicos


En Venezuela existen una gran variedad de empresas privadas que trabajan en la construccion y reparacion de Transformadores tanto Monofasicos como Trifasicos dentro de las cuales tenemos :


1. Transformadores Venezolanos C.A., (TRANSFORVENCA), se dedica a servicios de calidad en la fabricación de sus productos, nuestra devoción de buena calidad y mejoramiento de nuestros productos, nos permite satisfacer rapidamente las espectativas y exigencias de nuestros Clientes.
Transforvenca, utiliza calidad total para eliminar todo tiempo muerto y desperdicios en el proceso de fabricación de sus productos. Seguiremos brindando un sistema de prevención para poder mejorar nuestra calidad, productividad y asi satisfacer al máximo a nuestros clientes, todo esto para ser más competitivos en la industria, con el fin de brindar seguridad y estabilidad de trabajo a todo nuestro personal.
El proceso de mejoramiento de la calidad de TRANSFORVENCA incluye a todo nuestro personal en general, entrenamiento y aplicaciones de métodos estadísticos, la coordinación con nuestros proveedores de materia prima y nuestra mano de obra calificada en el proceso de fabricación y la permanente comunicación con nuestros clientes y distribuciones, nos permiten cumplir a cabalidad con los tiempos de entrega.

Cabe destacar que esta empresa trabaja con este tipo de catalogo donde expone algunos aspectos importantes como  POTENCIA (V.A.) Dimensiones y Peso




                 Transformador Trifásico

CÓDIGO
POTENCIA
(V.A)
Dimensiones en m.m.
Peso Kg.
A
B
C
D
E
F
150
120
70
120
80
50
4
2,650
200
120
75
120
80
55
4
3,100
300
120
80
120
80
60
4
3,560
500
180
95
180
120
65
5
6,650
600
180
100
180
120
70
5
7,820
750
180
105
180
120
75
5
8,800
1000
240
120
240
160
80
6
13,750
1500
240
125
240
160
90
6
15,170
2000
240
130
240
160
95
6
18,150
2500
240
140
240
160
100
6
20,250
3000
300
150
300
200
100
8
29,300
4000
300
155
300
200
105
8
32,250
5000
300
160
300
200
110
8
35,200
6000
360
170
360
240
120
8
41,200
7500
360
185
360
240
135
8
49,820
9000
360
200
360
240
140
8
64,000
10000
420
200
420
280
130
10
73,500
15000
420
220
420
280
150
10
84,000
21000
420
245
420
280
175
10
109,200
25000
480
240
480
320
160
12
128,500
30000
480
260
480
320
180
12
160,600

                   Autopista Valencia - Campo Carabobo, Sector El Socorro , Galpón Transmega C.A                             ( Entre Valcro Ceramica y Estacionamiento de Transito a 300 Mts. )
Teléfonos : 0241-831 6170 / 8316185




2.  CAIVET, de capital privado, es la primera empresa fabricante de transformadores eléctricos fundada en Venezuela. Desde sus inicios se dedica al diseño y fabricación de transformadores eléctricos sumergidos en aceite aislante: monofásicos, trifásicos y de potencia, con tecnología propia. Sus productos son comercializados con dos marcas comerciales registradas, “CAIVET”, y “MEVENCA”.
                                             TRANSFORMADORES TRIFASICOS

TIPO SUB ESTACION PARA CABLES O DUCTOS DE BARRAS - 2 Gargantas
Transformadores Herméticos

USO
Estos transformadores se emplean generalmente en subestaciones de subtransmisión y distribución al aire libre.

USUARIOS PRINCIPALES
Grandes y medianas industrias: empresas de servicio eléctrico para subestaciones de distribución, la industria petrolera para suministro y distribución de energía en los procesos de producción, transporte y refinación de petróleo, etc.


GAMA DE VALORES NOMINALES
Capacidad: 150 a 3.750 kVA
Clase: 55 °C ó 65 °C
Enfriamiento: Natural (ONAN) o Aire Forzado (ONAF)
Alta Tensión: hasta 34,5 kV (200 kV BIL)
Baja Tensión: hasta 15 kV (110 kV BIL) Máximo 4.000 A
Frecuencia: 60 Hz








TIPO SUB ESTACION PARA LINEAS AEREASTransformadores Herméticos
USO
Estos transformadores se emplean generalmente en subestaciones de subtransmisión y distribución al aire libre.

USUARIOS PRINCIPALES
Grandes y medianas industrias: empresas de servicio eléctrico para subestaciones de distribución, la industria petrolera para suministro y distribución de energía en los procesos de producción, transporte y refinación de petróleo, etc.

GAMA DE VALORES NOMINALES
Capacidad: 150 a 500 kVA
Alta Tensión: hasta 15 kV (95 kV BIL) ó 24,9Y kV (125 kV BIL)
Baja Tensión: hasta 5 kV (Máximo 60 kV BIL)



En la fabricacion de los tranformadores CAIVET. se siguen ciertos Aspectos Tecnicos como:

NUCLEOS Y BOBINAS

Los núcleos, según su capacidad, pueden ser del tipo enrollado con entrehierros escalonados o semimitrado con cortes a 45 grados. Se utiliza acero magnético al silicio de grano orientado.

Las bobinas que CAIVET fabrica para sus transformadores monofásicos y trifásicos, responden a los más altos niveles de tecnología mundial para equipos de estas características.

El conjunto formado por el núcleo de acero magnético al silicio de grano orientado, las bobinas de cintas de aluminio y los conductores de cobre esmaltado o forrado en papel están construidos para lograr una buena disipación del calor, reducir las pérdidas en vacío y bajo carga a un valor óptimo y obtener una corriente de excitación razonable. Se logra de esta forma transformadores más eficientes, livianos y de bajo nivel de ruido de funcionamiento. Además están diseñados para soportar los esfuerzos producidos por cortocircuitos externos según lo previsto en las normas COVENIN 536, IEC76 y ANSI/IEEE C57.12.00.

TANQUE Y RECUBRIMIENTO

Los tanques son de construcción sellada, suficientemente resistentes como para soportar vacío absoluto sin deformaciones permanentes y una presión de 10 psi (1ø) o 7 psi (3ø) con total hermeticidad. Cuando el diseño así lo exige, se les agregan disipadores de calor (radiadores) convenientemente dimensionados para asegurar un eficiente enfriamiento.

El secado y encubado de las partes activas de los transformadores, sobre todo si son los de dimensiones mayores, son tareas que se realizan con el mayor cuidado empleando tecnología adecuada.

El acabado final de todas las unidades, se realiza mediante un proceso de arenado previo (sandblasting), fondos anticorrosivos y pintura de la más alta calidad. Todos los recubrimientos superficiales han sido ensayados en nuestros laboratorios por 1.000 horas según la norma ASTM-B117 Standard Method of Salt Spray (Fog) Testing.

ACEITE

El aceite dieléctrico con que se llenan los transformadores, recibe un tratamiento final en CAIVET y cumple con la norma COVENIN 1128 (ACEITES MINERALES AISLANTES CON INHIBICION DE OXIDACION), equivalente a la ASTM D3487. El proceso de llenado es semiautomático e incluye un período de vacío, aplicado a cada transformador antes de ser llenado con aceite. Los transformadores de gran capacidad, son sometidos posteriormente a un proceso adicional de recirculación por medio de equipos que, mediante calor y alto vacío, extraen la humedad residual.

NORMAS DE FABRICACION Y ENSAYOS
Durante el proceso de fabricación se realizan continuos controles de calidad que culminan con los ensayos que se efectúan, según normas, sobre los transformadores terminados. Nuestro laboratorio de pruebas es el más completo del país y los ensayos se certifican oportunamente según las normas y de acuerdo con el cliente.
Norma Básica

COVENIN 536, equivalente a IEC 76 y ANSI/IEEE C57.12.00
Pueden realizarse transformadores bajo otras normas, consultar a nuestro Departamento de Ventas.

Normas Específicas para Productos:

COVENIN 537 equivalente a la ANSI/IEEE C57.12.20, para Transformadores Monofásicos de Distribución tipo Intemperie.
COVENIN 781, para Transformadores Trifásicos del tipo Sumergible (Subway).
   COVENIN 2284, equivalente a la ANSI/IEEE C57.12.96, para Transformadores Trifásicos tipo Pedestal (Pad-Mounted).
     COVENIN 3254, para Transformadorse Monofásicos del tipo Sumergible (Subway).

Ensayos de Rutina
Relación de Transformación, Polaridad, Aislamiento, Pérdidas e Impedancia.

Ensayos de Tipo
Impulso onda completa (verificación del BIL), Elevación de Temperatura.

PLAZO DE ENTREGA Y GARANTIA

CAIVET cumple estrictamente con los plazos de entrega. El Departamento de Mercadeo y Ventas junto con su red de dsitribuidores autorizados asegura asistencia a todos sus clientes, aún a los más distantes. La garantía de los transformadores CAIVET es de 12 meses desde su instalación ó 18 meses desde el momento de su entrega.

Para mayor informacion
http://www.caivet.com/sitio/index.php?option=com_content&view=article&id=53&Itemid=61

viernes, 18 de enero de 2013

Aplicaciones y Caracteristicas de Algunos Transformadores



Descripción:Se utilizan para substransmisión y transmisión de energía eléctrica en alta y media tensión. Son de aplicación en subestaciones transformadoras, centrales de generación y en grandes usuarios.

Características Generales:
Se construyen en potencias normalizadas desde 1.25 hasta 20 MVA, en tensiones de 13.2, 33, 66 y 132 kV. y frecuencias de 50 y 60 Hz.




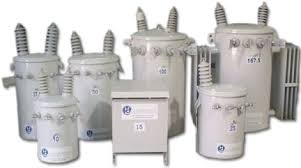

Se denomina transformadores de distribución, generalmente los transformadores de potencias iguales o inferiores a 500 kVA y de tensiones iguales o inferiores a 67 000 V, tanto monofásicos como trifásicos. Aunque la mayoría de tales unidades están proyectadas para montaje sobre postes, algunos de los tamaños de potencia superiores, por encima de las clases de 18 kV, se construyen para montaje en estaciones o en plataformas.

Las aplicaciones típicas son para alimentar a granjas, residencias, edificios o almacenes públicos, talleres y centros comerciales.



Tipos de transformadores de distribución.



Transformadores Rurales
Descripción:Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión. Son de aplicación en zonas urbanas, industrias, minería, explotaciones petroleras, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.

Características Generales:
Se fabrican en potencias normalizadas desde 25 hasta 1000 kVA y tensiones primarias de 13.2, 15, 25, 33 y 35 kV. Se construyen en otras tensiones primarias según especificaciones particulares del cliente. Se proveen en frecuencias de 50-60 Hz. La variación de tensión, se realiza mediante un conmutador exterior de accionamiento sin carga.


Transformadores Secos Encapsulados en Resina Epoxi

Descripción:
Se utilizan en interior para distribución de energía eléctrica en media tensión, en lugares donde los espacios reducidos y los requerimientos de seguridad en caso de incendio imposibilitan la utilización de transformadores refrigerados en aceite. Son de aplicación en grandes edificios, hospitales, industrias, minería, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.

Características Generales:
Su principal característica es que son refrigerados en aire con aislación clase F, utilizándose resina epoxi como medio de protección de los arrollamientos, siendo innecesario cualquier mantenimiento posterior a la instalación. Se fabrican en potencias normalizadas desde 100 hasta 2500 kVA,tensiones primarias de 13.2, 15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz.



Transformadores Herméticos de Llenado Integral
Descripción:Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión, siendo muy útiles en lugares donde los espacios son reducidos. Son de aplicación en zonas urbanas, industrias, minería, explotaciones petroleras, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.

Características Generales:Su principal característica es que al no llevar tanque de expansión de aceite no necesita mantenimiento, siendo esta construcción más compacta que la tradicional. Se fabrican en potencias normalizadas desde 100 hasta 1000 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV  y frecuencias de 50 y 60 Hz.



Transformadores Subterráneos
Aplicaciones
Transformador de construcción adecuada para ser instalado en cámaras, en cualquier nivel, pudiendo ser utilizado donde haya posibilidad de inmersión de cualquier naturaleza.

Características
Potencia: 150 a 2000KVA
Alta Tensión: 15 o 24,2KV
Baja Tensión: 216,5/125;220/127;380/220;400/231V





Transformadores Auto Protegidos
Aplicaciones
El transformador incorpora componentes para protección del sistema de distribución contra sobrecargas, corto-circuitos en la red secundaria y fallas internas en el transformador, para esto poseee fusibles de alta tensión y disyuntor de baja tensión, montados internamente en el tanque, fusibles de alta tensión y disyuntor de baja tensión. Para protección contra sobretensiones el transformador está provisto de dispositivo para fijación de pararrayos externos en el tanque.

Características
Potencia: 45 a 150KVA
Alta Tensión: 15 o 24,2KV
Baja Tensión: 380/220 o 220/127V



Los autotransformadores se usan normalmente para conectar dos sistemas de transmisión de tensiones diferentes, frecuentemente con un devanado terciario en triángulo. De manera parecida, los autotransformadores son adecuados como transformadores elevadores de centrales cuando sé desea alimentar dos sistemas de transporte diferentes.

 En este caso el devanado terciario en triángulo es un devanado de plena capacidad conectado al generador y los dos sistemas de transporte se conectan al devanado, autotransformador. El autotransformador no sólo presenta menores pérdidas que el transformador normal, sino que su menor tamaño y peso permiten el transporte  de potencias superiores.



Los transformadores de corriente se utilizan para tomar muestras de corriente de la línea y reducirla a un nivel seguro y medible, para las gamas normalizadas de instrumentos, aparatos de medida, u otros dispositivos de medida y control. Ciertos tipos de transformadores de corriente protegen a los instrumentos al ocurrir cortocircuitos.

Los valores de los transformadores de corriente son:
Carga nominal: 2.5 a 200 VA, dependiendo su función.
Corriente nominal: 5 y 1A en su lado secundario. se definen como relaciones de corriente primaria a corriente secundaria. Unas relaciones típicas de un transformador de corriente podrían ser: 600/5, 800/5, 1000/5.
Usualmente estos dispositivos vienen con un amperímetro adecuado con la razón de transformación de los transformadores de corriente, por ejemplo: un transformador de 600/5 está disponible con un amperímetro graduado de 0 - 600A




Es un transformador devanado especialmente, con un primario de alto voltaje y un secundario de baja tensión. Tiene una potencia nominal muy baja y su único objetivo es suministrar una muestra de voltaje del sistema de potencia, para que se mida con instrumentos incorporados.
Además, puesto que el objetivo principal es el muestreo de voltaje deberá ser particularmente preciso como para no distorsionar los valores verdaderos. Se pueden conseguir transformadores de potencial de varios niveles de precisión, dependiendo de que tan precisas deban ser sus lecturas, para cada aplicación especial.
